ミニモトオイルクーラー取り出し口の加工
2019.04.28 Sunday 18:02 | 小技編
ミニモトのオイルクーラーをカブ系12Vエンジンに取り付ける場合、オイル取り出し口を加工する必要があります。

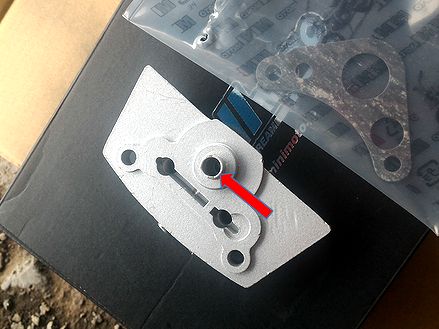

真ん中の「へそ」部分がカムベアリングに干渉するため、削ります。
ちなみに材質は鉄です。

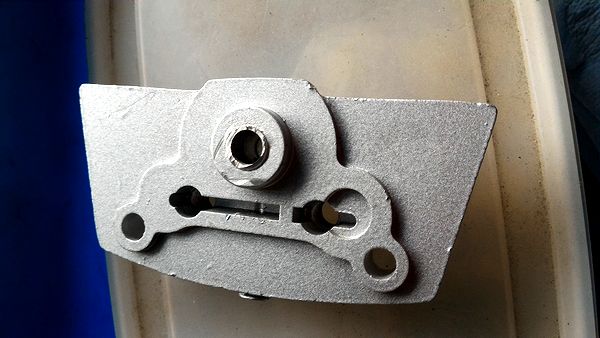

少々雑ですが、側面を傷つけなければオイル漏れはありません。

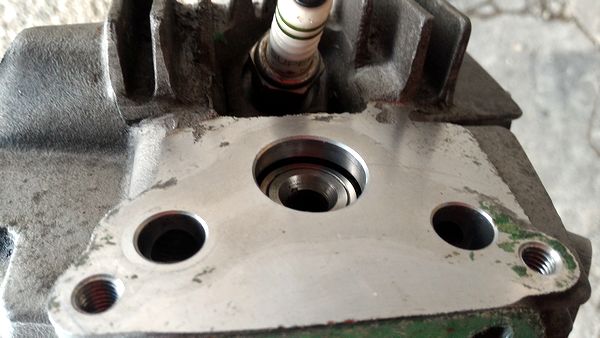

カム側のクリアランス。

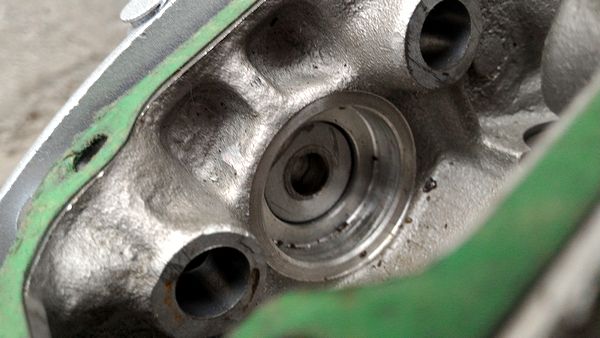

オイル取り出し口のクリアランス。
目測ですが、約５㎜ぐらいのクリアランスがとれていると思います。
余っているカブのヘッドで試したところ、特に当たっている感じはありませんでした。
今回はディスクグラインダーで削りましたが、仕上がりはリューターの方がいいと思います。
次回は取り出し口ガスケットの謎？編です笑
真ん中の「へそ」部分がカムベアリングに干渉するため、削ります。
ちなみに材質は鉄です。
少々雑ですが、側面を傷つけなければオイル漏れはありません。
カム側のクリアランス。
オイル取り出し口のクリアランス。
目測ですが、約５㎜ぐらいのクリアランスがとれていると思います。
余っているカブのヘッドで試したところ、特に当たっている感じはありませんでした。
今回はディスクグラインダーで削りましたが、仕上がりはリューターの方がいいと思います。
次回は取り出し口ガスケットの謎？編です笑
