激安タコメーター装着！

2015.09.05 Saturday 21:54 | メンテナンス

アマゾンにて９８０円で売っていたタコメーター。
出始めの頃は３０００円ぐらいしていたので思わずゲット！

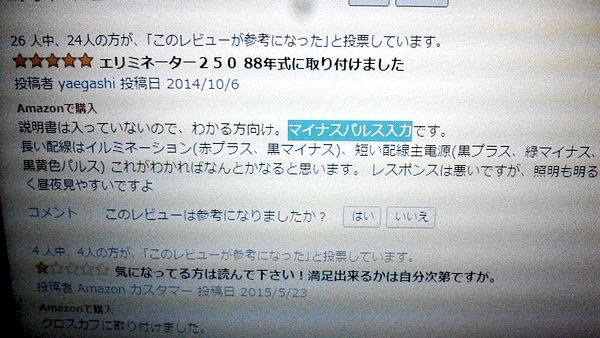

配線図が無かったので、アマゾンのコメント欄を参考に配線。

マイナスパルス？？
よく分からないので、メーター配線と同じ色の黒/黄線（イグニッションコイルに繋がっている線）に割り込ませてパルスを取ってみると・・・

アイドリングなのに７０００回転！！！！ナゼ(。´･ω･)?

う～ん・・・さすがにこれでは使えませんので、CDIの手前で使えそうな線を探してみました。

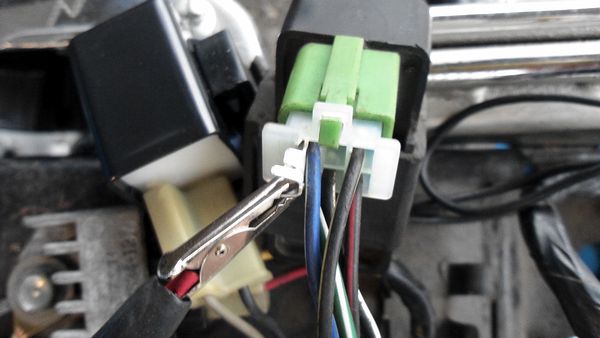

配線図では青/黄線がパルスを検知しているようですので、６Pコネクタ用オス金具を差し込んでチェックしてみると正常と思われる回転数を示してくれるようになりました。

とりあえず配線加工はせずオス金具を差し込んだ状態で絶縁テープで固定して様子を見てみます。

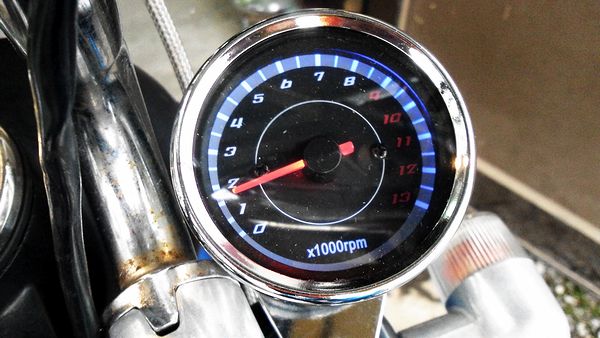

いつまで使えるか分かりませんが９８０円で見た目も良くなるならコスパ大で満足です。

追記：後日判明したのですが、アイドリング時に７０００回転付近を示すのは、サイドスタンドを出した状態（サイドスタンドスイッチＯＦＦ）でした。サイドスタンドを上げる（サイドスタンドスイッチＯＮ）では正常値を表示しました。
